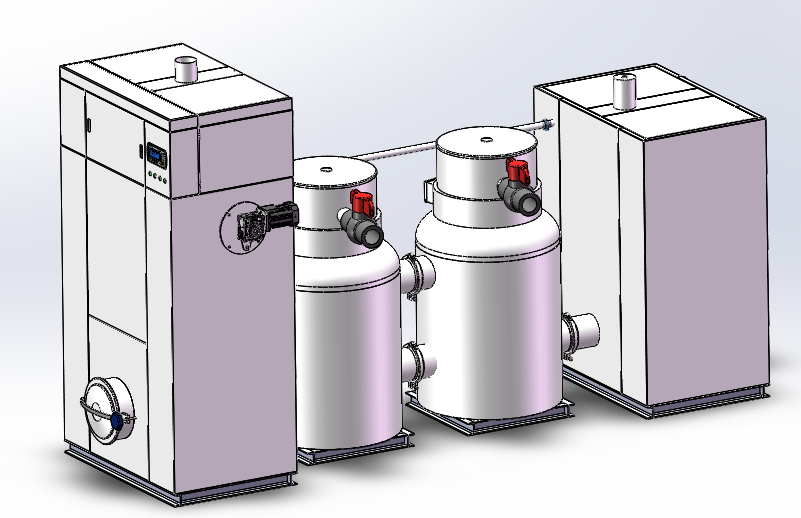

LCS-M多級液位浮動式油水分離設備

LCS-M多級液位浮動式油水分離設備是哈爾濱恒通排水設備制造股份有限公司專門針對餐飲廢水的水質特性，自主開發的最新一代高效油水分離設備。它的結構新穎，自動除渣除油模式更加人性化；集渣桶內置箱體，便于現場管理和現場環境保護；設備箱體整體采用304不銹鋼，防腐耐用。該設備采用全封閉設計，通過換氣管與室外進行換氣，避免了設備內的氣味對場地的造成的空氣污染；將雜物、污油、污水進行了分離，避免了泵與雜物、污油的接觸，大大延長了水泵的使用壽命；采用自耦安裝潛水泵，便于水泵的檢修與更換。

適用領域：各類飯店、酒店、食堂等餐飲場所的餐飲廢水處理。

設備原理：LCS-M系列多級液位浮動式油水分離設備，通過發明zhuanli技術擺動式固液分離裝置（發明zhuanli號：201310013598.0）實現餐飲廢水中殘?jiān)倪^(guò)濾分離，該設計已獲國家立項，真正做到自動進行固液分離，并進行脫水處理。

第一部分：除渣部分。餐飲廢水及殘?jiān)ㄟ^(guò)設備進水口進入除渣裝置，廢水經“過濾柵板”后流入油水分離箱；殘?jiān)湓诎逅⑵脚_(tái)上，動力系統控制板刷做往復刮擦運動，板刷把殘?jiān)扑椭翚堅占瘏^(qū)域，通過擠壓機構對殘?jiān)M(jìn)行擠壓脫水處理后，傳遞到集渣桶中，用戶只需定時更換集渣桶即可實現殘?jiān)淖詣?dòng)分離。集渣桶箱體內放置，防止異味且便于現場管理。

第二部分：隔油部分。除渣后的含油脂廢水進入油水分離箱后，采用比重法進行油水分離，油水分離箱為多個組裝，多級分離。采用上部帽型獨特設計，更有利于油脂收集。集油區域配置恒溫電加熱系統，使油脂處于液體狀態便于排出。電加熱系統可按照程序設定加熱時段。除油時，啟動控制面板上的“除油啟”按鈕，液位控制裝置啟動，使液位達到除油液位，打開流油口閥門，油脂自行流出，達到除油時間或點擊“除油?！卑粹o，除油結束。

第三部分：提升部分。對于安裝在地下建筑內的餐飲油水分離設備，可配套一體化提升箱，箱體內采用zhuanli油污專用折疊浮裝置控制，自耦安裝2臺潛污泵（無需進入提升設備箱體即可進行水泵的拆卸維護），交替使用互為備用，潛污泵運行過程無需人工操作可自動實現。

①自動除渣：擺動式自動除渣機構，固液分離并自動收集殘?jiān)郊皟?nèi)；

②脫水功能：獨特的擠壓瀝水技術，殘?jiān)占实椭?0%；

③自動除油：液推式自動油水分離機構實現自動排油；

④全封閉：污水封閉式運行，不污染環境；

⑤自動化：全自動運行，無需人工執守；

⑥內置集成：集渣桶內置與箱體，便于管理，避免環境污染；

⑦壽命長：材質選用不銹鋼SUS304，質量保證；

⑧百變金剛:組合式安裝，可根據用戶現場空間，選擇一字型，L型，T型，方形等多種安裝方式。

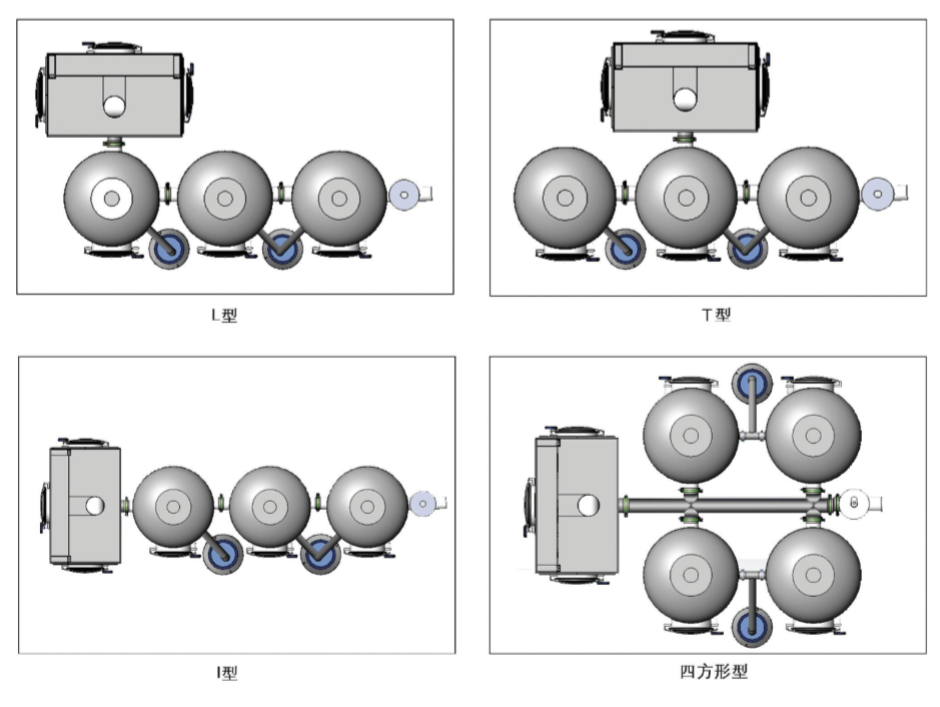

特點：靈活多變，根據安裝現場的空間，可采用一字型，L型，H型，方形等。

根據廚房來水流量的大小選用1個除渣裝置配套1個或多個自動除油裝置。

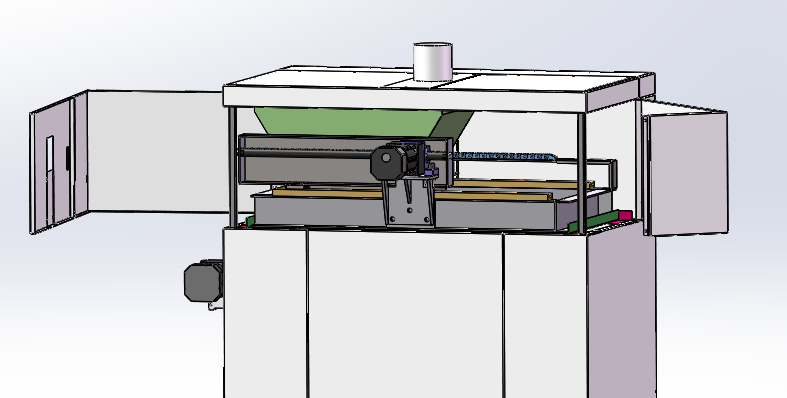

（1）除渣機構結構

我公司新型zhuanli技術產品，采用擺動式固液分離裝置推離固體廢渣，而液態廢水則通過篦條流通到下部的接水盤中，從而實現固液分離，這種篦條結構不是經緯交織的網孔或過濾孔，不易發生堵塞。此結構具有結構簡單，便于維修，效率高的特點。殘?jiān)魅胱詣?dòng)除渣裝置內，經過擺動式格柵往復式運行，把殘?jiān)詣?dòng)收集到桶內，無需人工進行清理。

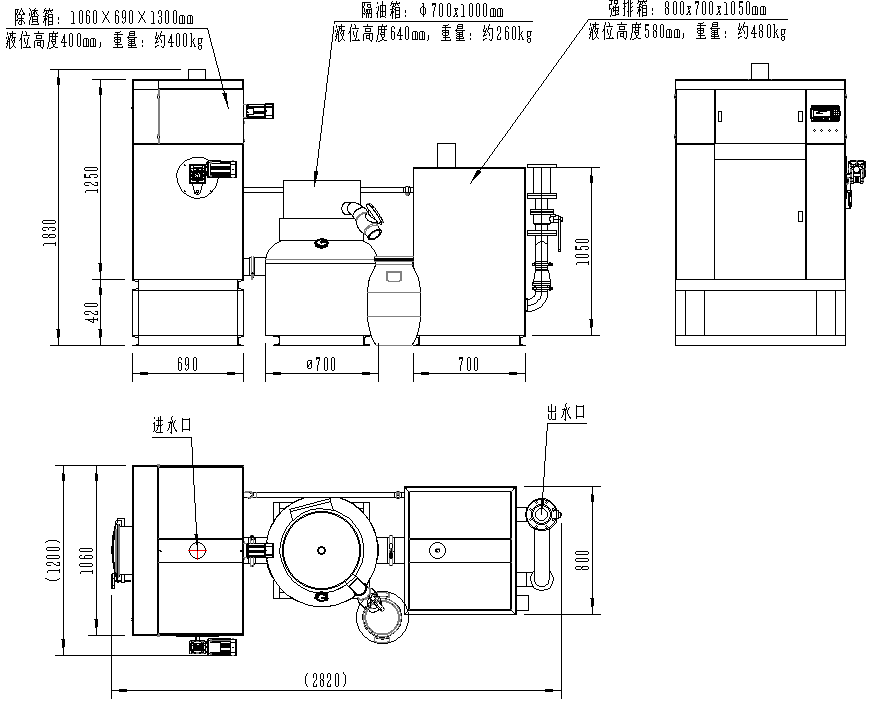

（2）箱體結構示意圖

獨特的箱體組裝設計，除渣箱上方均設計為活動門窗結構，便于設備內部零部件的維修和維護。

（3）取渣口結構

產品獨特的設計理念，將集渣桶放置在除渣箱內部，箱體上設置取渣口，需要取渣時打開取渣口門，拿出集渣桶傾倒殘?jiān)?。?jié)約隔油室空間的同時，更加環保，杜絕殘?jiān)a(chǎn)生異味污染環境。

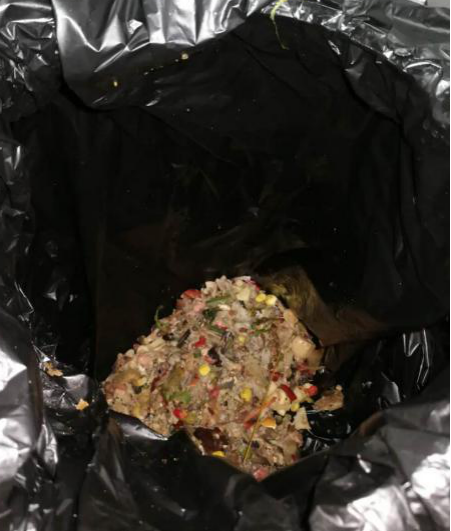

（4）殘?jiān)鼣D壓脫水后示意

殘?jiān)鼣D壓后，含水率極地，為存放和運輸大大節省了空間和運力。

技術要求并結合恒通產品的技術特點，選用的隔油提升設備型號為：
